[CS] [CoP] Фикс прицелов для широкоформатников

[zayaz 4]

Наверное, многих сталкеров, при игре на разрешении 16:9 и т.д. раздражало растягивание прицела снайперских винтовок при прицеливании. В ЧН/ЗП разрабы сделали адаптацию под широкоформат но, оно корректно работает только для определенного разрешения(точно не помню, но кажется ето 1280х768 и ему подобных…). На остальных широкоформатных разрешениях прицел все также выглядит растянуто.



В етом туторе будет описана адаптация прицелов под разрешение 1600х900 (16:9).



Немного теории.



1. Для прицела движок способен использовать картинку с разрешением только 1024х768 не зависимо от разрешения экрана. Потом она просто растягивается под размер самой игры.

2. Описания всех прицелов находятся в папке: gamedata\configs\ui\

файлы:

scopes.xml – Описание прицелов для станд. моников. (Он нам не понадобится)

scopes_16.xml - Описание прицелов для широкоформатных моников.



Описания текстур прицелов находятся в папке: gamedata\configs\ui\textures_descr\

файл: ui_ingame.xml



Приступим…



Принцип работы движка: берется стандартная текстура и сжимается по осям Х,У, так чтобы при растягивании картинки размером 1024х768 до 1600х900, прицел имел правильные пропорции. Размеры до которых будет сжиматься картинка записываются в файле scopes_16.xml. Т.к. после сжатия по оси Х по бокам образуются «просветы». Они устраняются с помощью специальных «заплаток» с левой и правой стороны. Эти заплатки должны иметь, такую ширину, которая в сумме с прицелом дает число число 1024.



Вот принцип вычисления размеров:

По оси Y размер ставим height="768".



1. Xi=(1024/X)*(1024*(Y/768));

2. Xj=(1024-Xi)/2;



X – Ширина экрана; Y – Высота; Xi – Ширина прицела после сжатия; Xj – ширина заплаток;



X=1600;

Y=900;

(1024/1600)*(1024*(900/768))=768;

(1024-768)/2=128;

Все числа необходимо округлить до целых.

Примечание: Делаем проверку 768+2*128=1024. Если равенство не выполняется увеличиваем ширину заплаток или прицела(не больше 1-2 пикселя).



Смотрим в: scopes_16.xml

Было:

  <wpn_crosshair x="0" y="0" width="1024" height="768">
    <auto_static x="85" y="0" width="854" height="768" stretch="1">
      <texture>wpn_crosshair</texture>
    </auto_static>
    <auto_static x="0" y="0" width="85" height="768" stretch="1"><!--левая заплатка-->
      <texture>wpn_crosshair_add_l</texture>
    </auto_static>
    <auto_static x="939" y="0" width="85" height="768" stretch="1"><!--правая заплатка-->
      <texture>wpn_crosshair_add_r</texture>
    </auto_static>
  </wpn_crosshair>



Стало:

  <wpn_crosshair x="0" y="0" width="1024" height="768">
    <auto_static x="128" y="0" width="768" height="768" stretch="1">
      <texture>wpn_crosshair</texture>
    </auto_static>
    <auto_static x="0" y="0" width="128" height="768" stretch="1">
      <texture>wpn_crosshair_add_l</texture>
    </auto_static>
    <auto_static x="896" y="0" width="128" height="768" stretch="1">
      <texture>wpn_crosshair_add_r</texture>
    </auto_static>
  </wpn_crosshair>

Аналогичные координаты выставляем и для остальных прицелов.



Удачи! :ny_ph34r_1:



Спасибо A_N_Drew за толчок к написанию тутора.



Предложения по доработке тутора писать в личку.

[P.A.X 9]

1. Для прицела движок способен использовать картинку с разрешением только 1024х768 не зависимо от разрешения экрана. Потом она просто растягивается под размер самой игры.

вовсе нет. исправте. можно использовать текстуру любого разрешения, главное чтобы текстура соответствовала нужному соотношению 4Х3. соответственно заплатки должны быть по высоте того же разрешения что и сама текстура. вот и все требования движка к прицелу

вот рабочий пример:

<Scope_Susat x="0" y="0" width="2048" height="1536">
    <auto_static x="0" y="0" width="1024" height="768" stretch="1">
      <texture>Scope_Susat</texture>
    </auto_static>
    </Scope_Susat>

в результате получаем качественную текстуру большого разрешения 2048Х1536

для широкоформата написать в конфиге примерно следующее

  <wpn_crosshair x="0" y="0" width="2048" height="1536">
    <auto_static x="128" y="0" width="768" height="768" stretch="1">
      <texture>wpn_crosshair</texture>
    </auto_static>
    <auto_static x="0" y="0" width="128" height="768" stretch="1">
      <texture>wpn_crosshair_add_l</texture>
    </auto_static>
    <auto_static x="896" y="0" width="128" height="768" stretch="1">
      <texture>wpn_crosshair_add_r</texture>
    </auto_static>
  </wpn_crosshair>

в любом случае вы всегда можете вписать свою текстуру ЛЮБОГО разрешения, если она соответствует соотношению 4х3

Изменено 8 Января 2010 пользователем P.A.X

[Romz 142]

Более подходящей темы не нашёл, спрошу здесь.

А как быть в обратной ситуации? Некоторые оружейные моды включают в себя текстуры прицелов высокого разрешения, при этом адаптированные под широкий формат, 16:9 или 16:10

А как отображение таких текстур подогнать под квадратные мониторы?

<auto_static x="0" y="0" width="1024" height="768" stretch="1">

Изменение координат x и y смещает верхний левый угол. Но вот изменение высоты и ширины всё равно упирается в 1024х768.

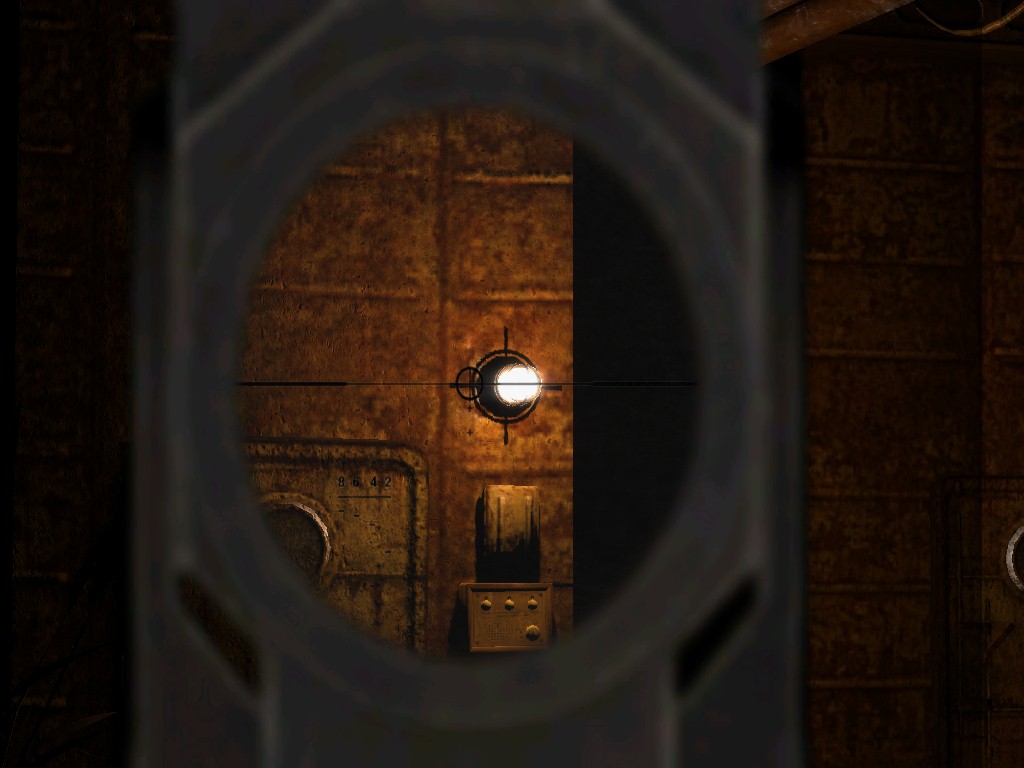

Примерно так это выглядит на экране.

Сюда смотрит взгляд

А вот так - прицел.

Внимание на область справа - она явно шире, чем слева, и прицел смешён.

Координаты и ширина вот так стоят

<auto_static x="-42" y="0" width="1066" height="768" stretch="1">

Разрешение текстуры прицела - 1920х1200

[Ghost-2142 245]

Передо мной сейчас нет ЗП, так что попробую устно сказать. Попробуй примерно так:

<auto_static x="-86" y="0" width="1196" height="768" stretch="1">

[Romz 142]

@Ghost-2142, всё верно, подставил - получилось!

[Ghost-2142 245]

Там просто надо было учитывать ширину "бордера" - накладки по краям для фикса широкоформатников (обычно 86 пикселей), вычесть его ширину из начальной координаты самой текстуры прицела и ширину скомпенсировать двойным прибавлением той же ширины бордера к ширине прицела.

[Romz 142]

@Ghost-2142, Ага.

Потом-то я тоже сообразил, как сделать надо было

[HunterKey 0]

Ребят кто может подсказать, бьюсь уже с этими сетками который день(
У меня COP SGM 1.7 вырезал ствол из пака с горем пополам сделал этому стволу персональную сетку. А вот теперь не могу убрать засветы по бокам.

Пробовал как в 1м посте, вообще не реагирует на изменения координат и размеров заплатки(   (в scopes_16.xml).



Заметил баг (я так думаю) у меня почему-то заплатки прозрачные!

На скрине слева в нижней части черная полоса, это моя заплатка (<auto_static x="0" y="0" width="20" height="768" stretch="1">)

В чем может быть проблема, и так со всеми прицелами на широкоформате...

[naxac 2 444]

width="20"

Мало. Поставь хотя бы 120.

Изменено 16 Мая 2016 пользователем naxac

[HunterKey 0]

Мало. Поставь хотя бы 120.



да это я поставил чтоб хоть увидеть ее...

[Shvygar' 0]

для ленивых, у которых 21 на 9 (3440x1440), выкладываю готовые решения:



Xi=571 (или 572, если правильно округлить...)

Xj=226



(я играю щаз, вообще, в Misery, за разведку, и наиболее подходящий мне ствол там М4А1, из тех, что я нашел. На этот ствол вешается прицел acog. Вот поэтому привожу пример для него. Можете в файле 'scope_16.hml' найти свое оружие и изменить худ для него.)



<wpn_crosshair_acog x="0" y="0" width="1024" height="768">

    <auto_static x="226" y="0" width="571" height="768" stretch="1">

      <texture>wpn_crosshair_acog</texture>

    </auto_static>

   <auto_static x="0" y="0" width="226" height="768" stretch="1">

      <texture>wpn_crosshair_add_l</texture>

    </auto_static>

    <auto_static x="896" y="0" width="226" height="768" stretch="1">

      <texture>wpn_crosshair_add_r</texture>

    </auto_static>

  </wpn_crosshair_acog>







Надеюсь, все правильно поменял, по фэншую, потому что у меня, как ни странно, все заработало...



P.S. если бы вы знали - сколько я искал подобную инфу по гуглам всяким. И совершенно случано нашел, когда искал совсем другое. Как и в реале бывает - ищешь что-то, а потом находишь случайно, не по делу. Я, как вы поняли, не мододел, а просто игрок. Когда сгорел монитор, решился купить 21:9. Ну и столкнулся с этим растянутым прицелом, будь он не ладен. И знать не знал - где тот самый нужный файл, отвечающий за отображение прицелов. Спасибо всем, кто поспособствовал.

[Modernplayer 0]

Товарищи, помогите разобраться, мне наверно мозгов не хватает (в школе по математике 3 была)

Есть текстуры прицельных сеток разрешением 1920х1200 и 1920х1080, у самого собственно монитор 16:9 разрешением 1920х1080.

Пробовал прописывать в scopes_16.xml всё как вы здесь описывали, но сетки выровнять не удалось (наверно что-то делаю не так).

Помогите пожалуйста рассчитать правильные координаты.

Вот мой файл scopes_16.xml (прописано только разрешение на прицелы)



wpn_crosshair





wpn_crosshair_svd





wpn_crosshair_vss





wpn_crosshair_1p59





wpn_crosshair_1p78





wpn_crosshair_l85





wpn_crosshair_g36





wpn_crosshair_acog





wpn_crosshair_rpg





wpn_crosshair_fn2000



[Doctor Lecter 0]

Есть мод Call of Misery, там прицельные сетки совершенно не адаптированы под широкий формат 1920 на 1200, соотношение сторон 16 на 10, и такой правки нигде не существует. Прицелы там овальные, а не круглые. Вот если бы кто-нибудь сделал такую правку. А сам я от этого очень далек.

Изменено 30 Марта 2017 пользователем Kirgudu

[Tikhonovech 0]

Всем привет, у меня такой вопрос, как исправить  текстуры, а  именно меня интересует замена стандартных прицелов на всею экран,  на 2D прицелы,  как сделать так чтобы они были правильной круглой формы, а не овальные как у меня получается,  спасибо
